产品名称：

大口径闸阀

所属分类：

闸阀系列

产品简介：

集团出产的大口径法兰闸阀宽泛合用于石油化工，火力发电厂蹬淄品、水蒸气管路上作接通或截断管路中介质的启关装置

在线征询联系腾博官网诚信为本

产品详情

【产品用处】

集团出产的大口径法兰闸阀宽泛合用于石油化工，火力发电厂蹬淄品、水蒸气管路上作接通或截断管路中介质的启关装置

【产品特点】

1、结构紧凑、设计合理、阀门刚性好、通路流畅，流量系数幼

2、密封面选取不锈钢和硬质合金，使用寿命长

3、选取柔性石墨填料、密封靠得住，操作轻便矫捷

4、驱动方式为手动、气动、电动、齿轮传动

5、结构大局为弹性楔式单闸板、刚性楔式单闸板双闸板型式

【执行尺度】

设计规范：GB/T 12234

结构长度：GB/T 12221

衔接法兰：JB/T 79.1

试验与检验：JB/T 9092

压力-温度：GB/T 9131

产品标识：GB/T 12220

【机能参数】

公称压力PN（MPa)	壳体	试验压力（MPa)		上密封
公称压力PN（MPa)	壳体	密封（液）	密封（气）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

【合用介质和合用温度】

壳体资料	合用介质	合用温度（℃）
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

【重要零件资料】

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	良好碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	聚四氟乙烯	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼钢	铝青铜	柔性石棉	可锻铸铁

【重要表形和衔接尺寸】

公称通径	重要表形尺寸和衔接尺寸
公称通径	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
450	650	640	585	545	40-4	20-Φ30	1541	720
500	700	705	650	608	44-4	20-Φ34	1880	720
600	800	840	770	718	48-5	20-Φ36	1874	800
700	900	910	840	788	50-5	24-Φ41	2083	800
800	1000	1020	950	898	52-5	24-Φ41	2400	850
900	1100	1120	1050	998	54-5	28-Φ41	2950	1000
1000	1200	1255	1170	1110	56-5	28-Φ48	3245	1000
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640
450	650	660	600	555	50-4	20-Φ34	1541	720
500	700	730	660	610	52-4	20-Φ41	1676	720
600	800	840	770	718	56-5	20-Φ41	1874	800
700	900	955	875	815	60-5	24-Φ48	2083	800
800	1000	1070	990	930	64-5	24-Φ48	2400	950
900	1100	1180	1090	1025	66-5	28-Φ54	2950	1000
1000	1200	1305	1210	1140	68-5	28-Φ58	3245	1000

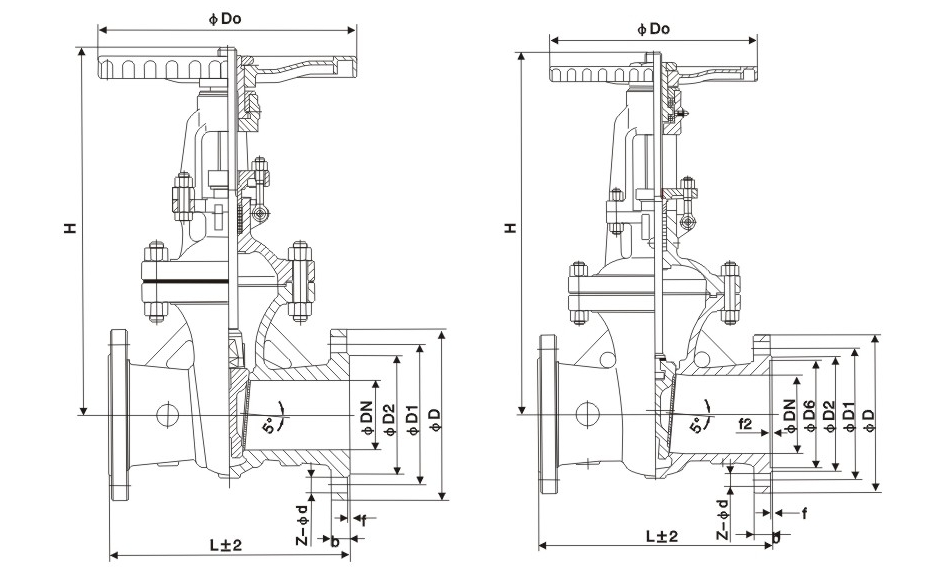

【结构图片】
