HH44X、HH44T、HH44H 型微阻缓关止回阀用于给排水管路，装置在水泵出口处用来预防介质逆流和解除粉碎性水锤，并能有效地削减阀门关关水锤压力，可保险管网安全运行。
【产品用处】
HH44X、HH44T、HH44H型微阻缓关止回阀用于给排水管路，装置在水泵出口处用来预防介质逆流和解除粉碎性水锤，并能有效地削减阀门关关水锤压力，可保险管网安全运行。
【产品特点】
微阻缓关止回阀拥有阀瓣轻、开度大、节电成效显著，流体阻力幼，水锤解除机构设计新鲜，密封机能不变靠得住、耐磨损、使用寿命长、运行安稳、无振动、无噪声等特点。
【机能参数】
|
型号 |
HH44T-10~25 |
HH44X-10~25 |
HH44H-10~25 |
|
|
工作压力（MPa） |
1.0~2.5 |
|||
|
合用温度（℃） |
≤80 |
|||
|
合用介质 |
水 |
|||
|
资料 |
阀体、阀盖 |
灰铸铁、碳钢 |
||
|
阀瓣 |
橡胶组合件 |
|||
|
阀轴 |
不锈钢 |
|||
【重要表形和衔接尺寸】
|
公称通径 |
重要表形和衔接尺寸 |
||
|
L |
W |
H |
|
|
HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25 |
|||
|
50 |
230 |
270 |
300 |
|
65 |
290 |
290 |
320 |
|
80 |
310 |
300 |
354 |
|
100 |
350 |
320 |
350 |
|
125 |
400 |
340 |
380 |
|
150 |
480 |
410 |
500 |
|
200 |
500 |
450 |
580 |
|
250 |
600 |
550 |
670 |
|
300 |
700 |
580 |
730 |
|
350 |
800 |
630 |
820 |
|
400 |
900 |
700 |
920 |
|
450 |
1000 |
800 |
950 |
|
500 |
1100 |
900 |
1100 |
|
600 |
1300 |
990 |
1200 |
|
700 |
1400 |
1120 |
1550 |
|
800 |
1500 |
1300 |
1700 |

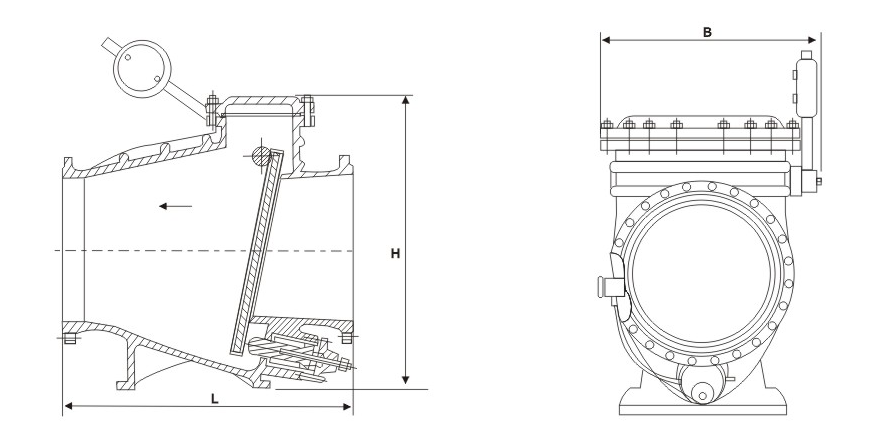

【结构图片】
