 当前地位 — 锻钢阀系列 — 旋起式止回阀

产品名称：

旋起式止回阀

所属分类：

锻钢阀系列

产品简介：

H44H、H44Y 型 PN16~PN250 旋启式止回阀合用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、造药、化肥、电力行业等各类工况的管路上，合用介质为水、油品、蒸汽、酸性介质等。

在线征询联系腾博官网诚信为本

产品详情

【产品用处】

H44H、H44Y型PN16~PN250旋启式止回阀合用于压力1.6~25MPa工作温度-29~+550℃ 的石油、化工、造药、化肥、电力行业等各类工况的管路上，合用介质为水、油品、蒸汽、酸性介质等。

【产品特点】

H44H、H44Y型旋启式止回阀是靠管路中介质自身的流动产生的力而自动开启和关关的，属于一种自动阀门。止回阀用于管路系统，其重要作用是预防介质倒流、预防泵及其驱动电机机回转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

【机能参数】

型号		H44H-16C~250	H44W-16P~250
工作压力（MPa）		1.6~25
合用温度（℃）		≤425	≤550
合用介质		水、蒸汽、油品	弱侵蚀性介质
资料	阀体、阀盖、阀瓣	碳素钢	铬镍钛不锈钢
	密封面	碳钢堆焊铁基合金	本体密封

【重要表形和衔接尺寸】

公称通径DN	重要表形尺寸和衔接尺寸
公称通径DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

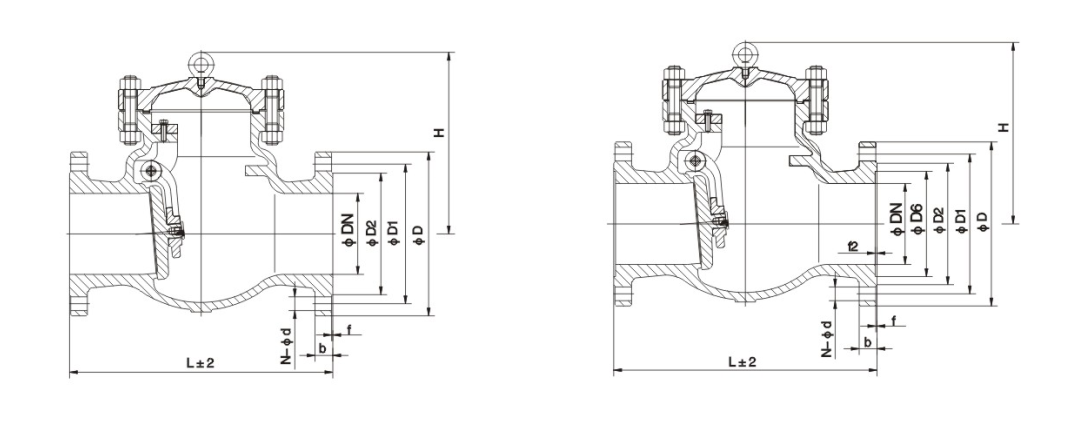

【结构图片】
